Rider de iluminación: qué debe incluir y cómo estructurarlo

Guía de producción

Un rider de iluminación bien preparado permite que un recinto, festival o proveedor técnico sepa qué necesita realmente un espectáculo antes de que llegue la gira. Debe explicar qué luminarias se utilizan, dónde se colocan, cómo se controlan, qué estructura requieren, qué necesidades eléctricas existen y qué alternativas son aceptables si el material solicitado no está disponible. Cuando esta información está incompleta, gran parte del montaje termina resolviéndose durante la propia jornada del concierto: luminarias diferentes a las previstas, falta de puntos de rigging, universos DMX insuficientes, posiciones imposibles de montar o problemas de alimentación. La función del rider no es exigir una determinada marca por capricho. Su objetivo es convertir el diseño de iluminación del espectáculo en instrucciones técnicas que otro equipo pueda reproducir.

¿Qué es exactamente un rider de iluminación?

El rider de iluminación es la parte de la documentación técnica de un espectáculo dedicada al sistema de luces. Debe permitir que el responsable técnico del recinto responda, antes del día del concierto, a preguntas como:

• ¿Qué luminarias necesita el show?
• ¿Cuántas unidades se necesitan?
• ¿Dónde debe colocarse cada equipo?
• ¿Qué estructura es necesaria?
• ¿Qué consola utiliza el técnico de la gira?
• ¿Cuántos universos de control hacen falta?
• ¿Qué potencia eléctrica necesita el sistema?
• ¿Qué parte del montaje aporta la gira?
• ¿Qué debe aportar la producción local?
• ¿Se admiten equipos equivalentes?
• ¿Quién debe aprobar cualquier modificación?

Un rider profesional no debería limitarse a una lista de modelos. Plano, inventario, control, rigging y necesidades eléctricas deben estar relacionados entre sí.

1. Datos generales y contactos

La primera página debe identificar claramente el espectáculo. Esto es especialmente importante cuando un proveedor trabaja simultáneamente con varios artistas o cuando existen distintas versiones de una misma gira.

Conviene incluir:

• Nombre del artista o espectáculo
• Nombre de la gira
• Tipo de producción
• Versión del rider
• Fecha de actualización
• Formato del concierto
• Contacto de producción
• Contacto del diseñador u operador de iluminación
• Teléfono
• Correo electrónico

Ejemplo

• Artista: Nombre del artista
• Tour: Gira 2026
• Documento: Rider de iluminación
• Versión: V3
• Actualización: 18/08/2026
• Lighting Designer / Operador: Nombre y contacto
• Lighting Designer / Operador: Nombre y contacto Producción: Nombre y contacto

2. Explica brevemente el concepto del show

Antes de entrar en planos y tablas puede resultar útil incluir un pequeño resumen de la filosofía del diseño. No hace falta extenderse demasiado. Por ejemplo:

“El espectáculo utiliza principalmente contraluces, haces aéreos y baños de color. La iluminación frontal se reserva para determinados momentos y debe mantenerse una cobertura homogénea sobre la posición del artista principal. El uso de haze forma parte del diseño.”

Esta información ayuda muchísimo cuando un proveedor debe buscar equipos equivalentes. No es lo mismo sustituir un moving head utilizado simplemente como wash que uno necesario por su:

• zoom
• potencia
• sistema óptico
• framing
• gobos
• prisma
• velocidad
• rango de color
• o capacidad de generar un beam muy definido

La función creativa también forma parte de la especificación técnica.

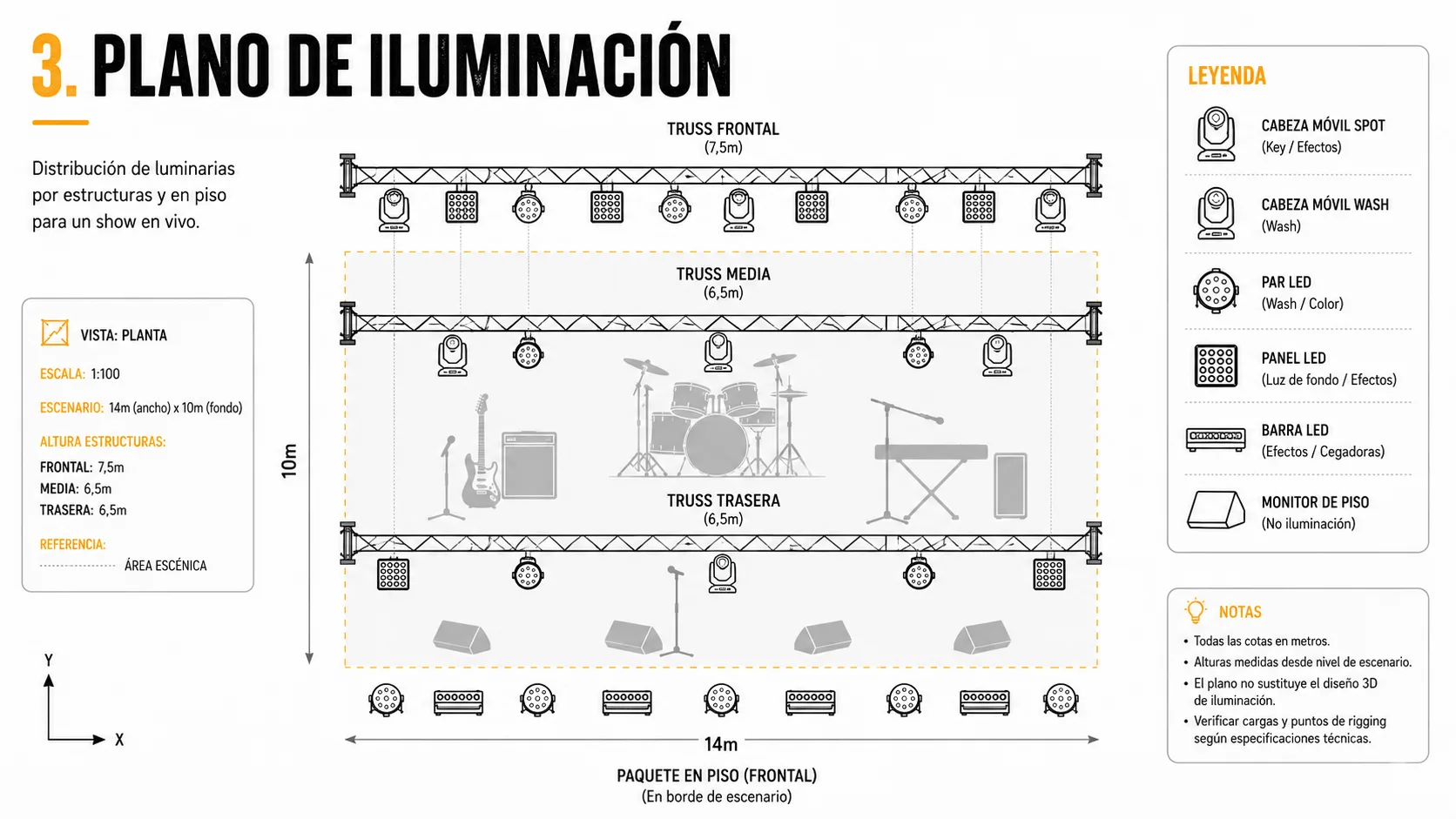

3. El plano de iluminación: el centro del rider

La lista de equipos indica qué existe. El plano indica dónde debe estar. Por eso ambos documentos deben utilizarse conjuntamente. Un lighting plot debería representar de forma clara la distribución del sistema sobre el escenario. Puede incluir diferentes vistas. Vista superior Permite comprobar posiciones sobre planta:

• front truss
• mid truss
• back truss
• estructuras laterales
• luces de suelo
• posiciones de batería
• teclados
• amplificadores
• tarimas
• pasarelas
• zonas reservadas para artistas

Vista frontal

Resulta especialmente útil para entender:

• alturas
• niveles de truss
• distribución lateral
• tiros de iluminación
• relación entre luminarias y escenografía

En producciones complejas puede añadirse también una vista lateral.

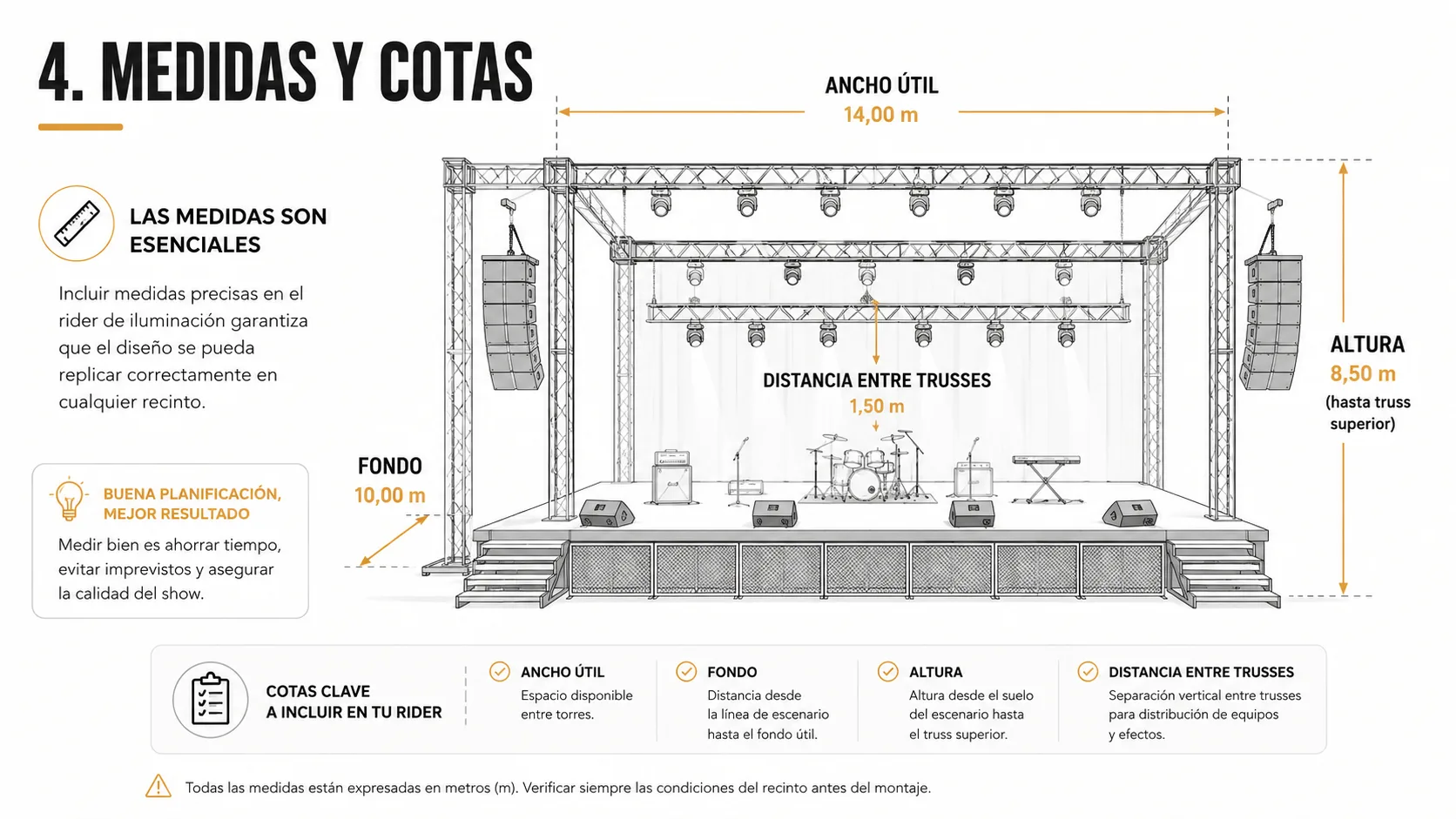

4. Las medidas no son opcionales

Uno de los errores más frecuentes consiste en entregar un plano visualmente atractivo pero sin cotas. Un proveedor necesita saber, por ejemplo:

• ancho útil del escenario
• fondo
• altura de cada estructura
• distancia entre trusses
• distancia respecto al borde del escenario
• posición de los equipos de suelo; altura mínima necesaria.

No es suficiente colocar tres líneas y llamarlas:

Front / Mid / Back.

Hay que indicar dónde están. Por ejemplo: Front truss Situado aproximadamente sobre el borde frontal del escenario. Mid truss Situado sobre la zona intermedia. Back truss Situado detrás de la batería o línea posterior de músicos. Las posiciones definitivas deberán adaptarse a las características estructurales de cada recinto y ser validadas por los responsables competentes.

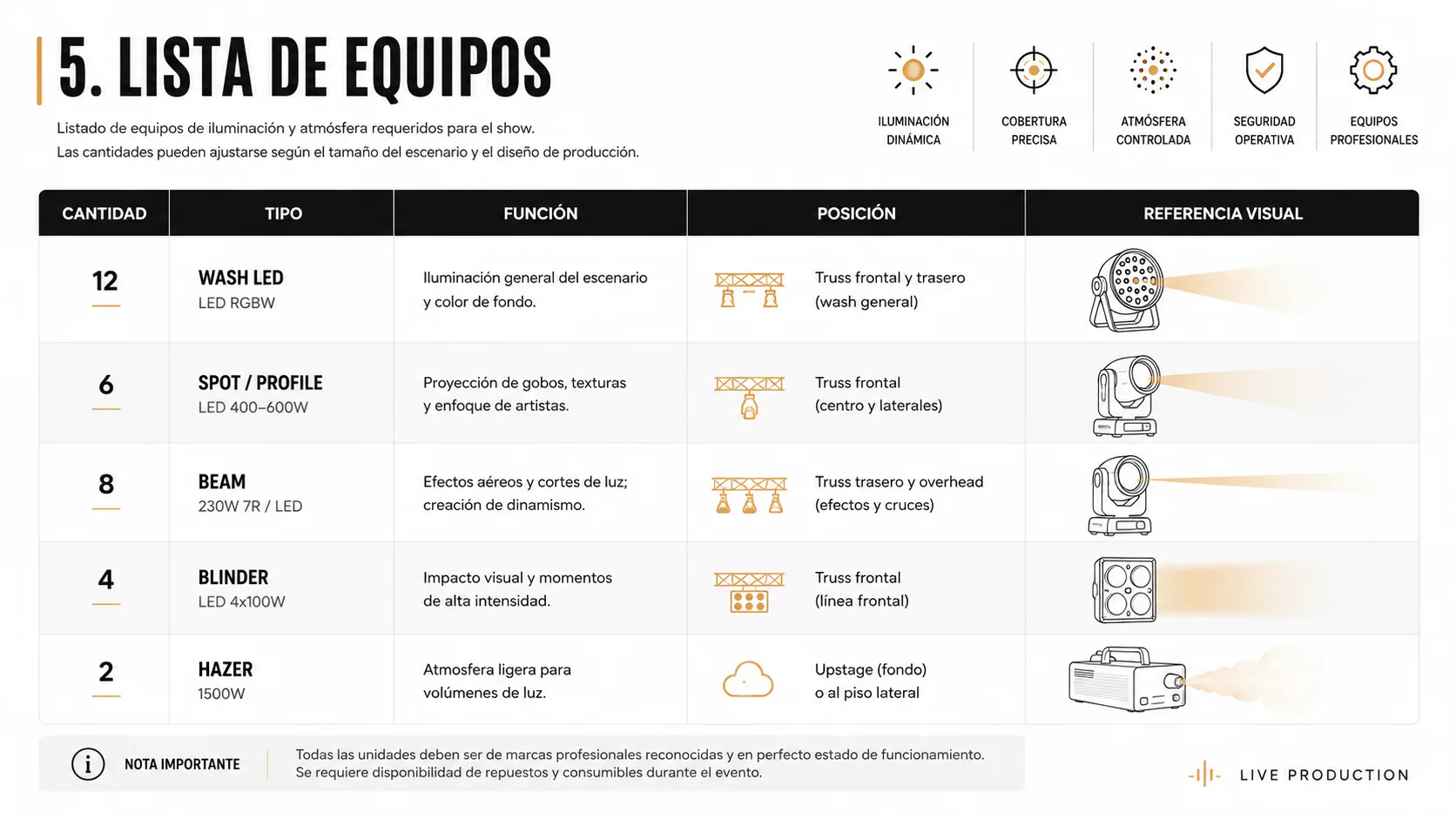

5. Lista de equipos

Después del plano debe aparecer una lista de material. Lo ideal es evitar listas como:

• 20 móviles
• 8 PAR
• 4 cegadoras

Técnicamente aportan muy poca información. Una tabla resulta mucho más útil.

6. ¿Hay que indicar marcas y modelos concretos?

Depende del espectáculo. Si el diseño está programado sobre determinadas luminarias, especificar modelos ayuda a mantener el resultado previsto. En el mercado profesional podemos encontrar familias de fabricantes como:

• Robe
• Martin
• Claypaky
• Ayrton
• Chauvet Professional
• Elation
• Cameo
• GLP
• Vari-Lite

Pero un rider no debería depender únicamente del nombre comercial.

Por ejemplo, en lugar de indicar únicamente:

“8 moving heads.”

es mejor definir:

“8 moving heads wash LED con zoom motorizado, mezcla de color adecuada y potencia suficiente para cubrir homogéneamente el escenario. Modelo de referencia o equivalente aprobado previamente por producción.”

Esto permite adaptar el espectáculo a diferentes proveedores sin perder las prestaciones que necesita el diseño.

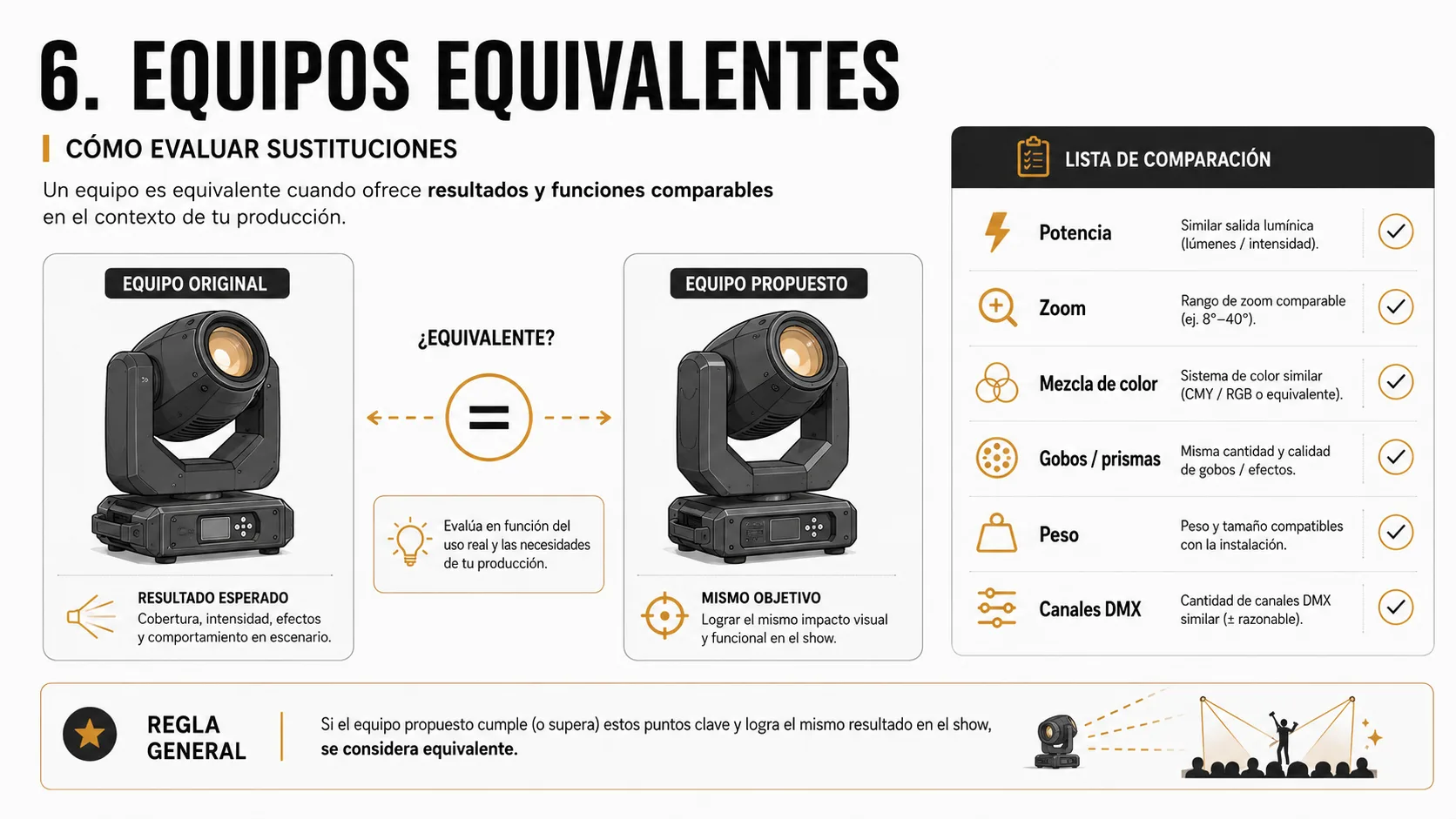

7. Define qué significa «equivalente»

Este punto puede ahorrar muchos problemas. Dos luminarias pueden pertenecer a la misma categoría y, aun así, comportarse de forma completamente diferente. Antes de aprobar una sustitución deberían revisarse características como:

• tipo de fuente
• potencia útil
• apertura mínima y máxima
• zoom
• mezcla de color
• temperatura de color
• gobos
• framing
• prisma
• frost
• dimmer
• frecuencia de refresco cuando exista vídeo
• dimensiones
• peso
• consumo eléctrico
• personalidad DMX

Por eso una frase recomendable en el rider sería:

Las referencias de equipos establecen las prestaciones necesarias para reproducir el diseño. Se admitirán alternativas equivalentes únicamente previa revisión y aprobación de producción.

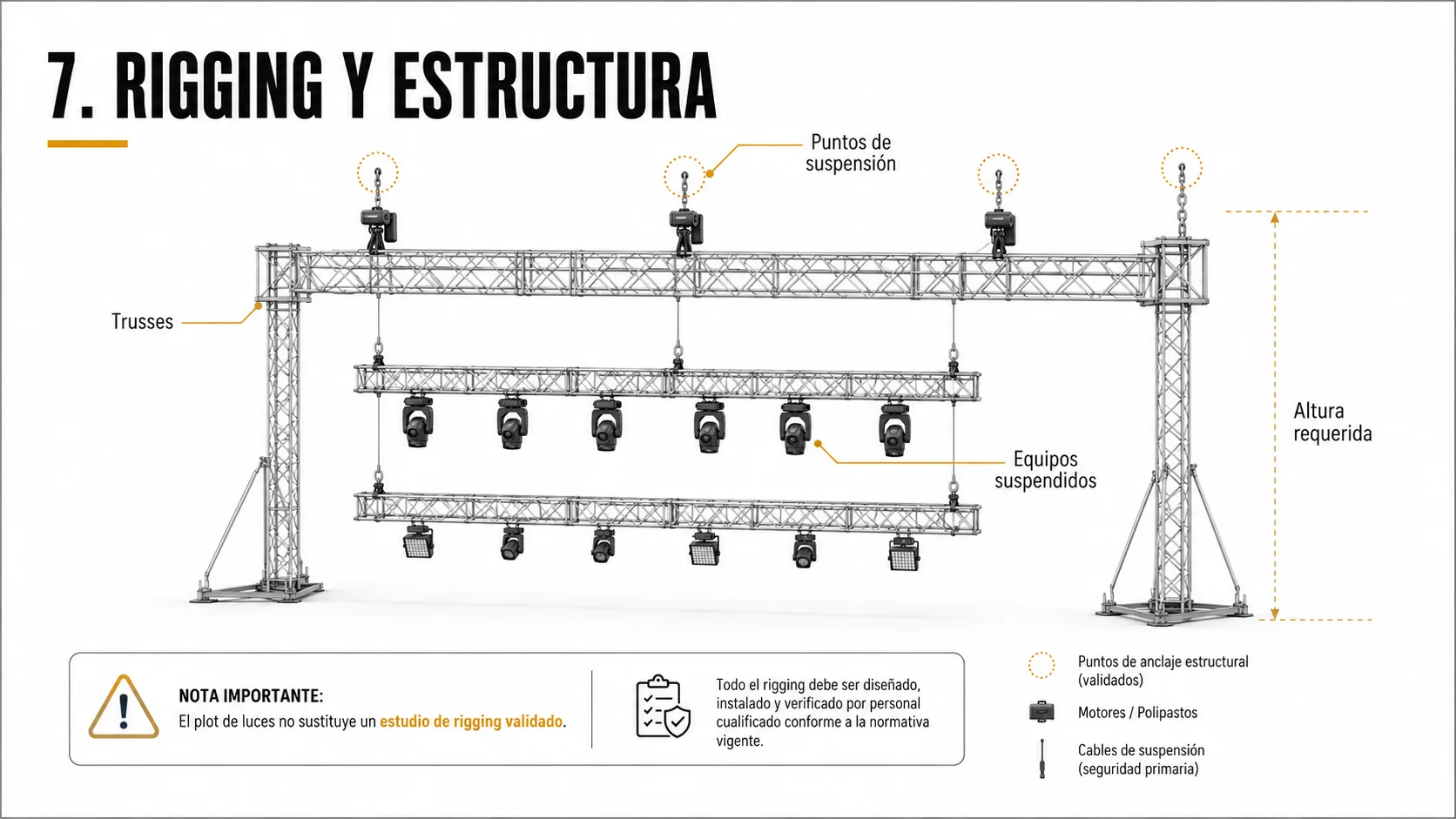

8. Rigging y estructura

Aquí entramos en uno de los apartados más importantes desde el punto de vista operativo y de seguridad. Si existen equipos suspendidos, el rider debe documentar la configuración requerida y permitir que el recinto determine si puede realizarse. Puede incluir:

• tipo de estructura
• longitud aproximada de los trusses
• posición
• alturas requeridas
• equipos suspendidos
• distribución aproximada
• necesidades de motores
• puntos previstos

Pero existe una distinción importante: un lighting plot no sustituye un estudio de cargas ni un plan de rigging validado. La capacidad real de los puntos de suspensión, estructura, motores y elementos utilizados debe ser determinada por profesionales competentes a partir de las condiciones reales del recinto. No deben inventarse capacidades o cargas máximas en un rider genérico.

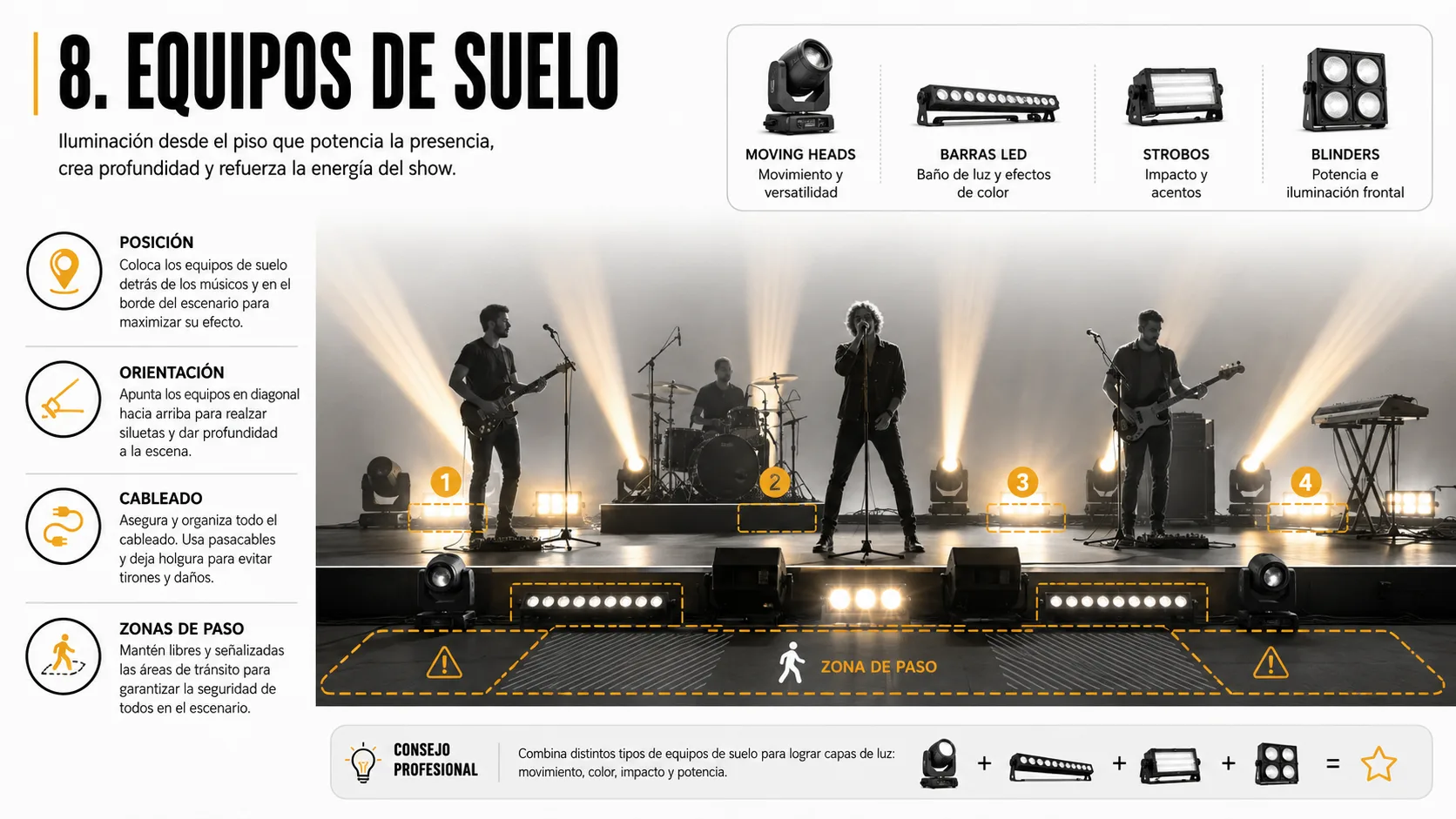

9. Equipos de suelo

No todo el diseño estará suspendido. Muchos espectáculos utilizan un floor package, es decir, luminarias colocadas directamente sobre escenario. Puede incluir:

• moving heads detrás de músicos
• barras LED
• strobes
• cegadoras
• iluminación de escenografía
• uplights
• efectos

Conviene indicar claramente:

• posición
• orientación
• espacio que ocupan
• alimentación
• cableado
• si interfieren con zonas de paso

Cuanto más claro sea este apartado, menos probable será descubrir durante el montaje que una luminaria está ocupando precisamente el lugar donde debía situarse un amplificador.

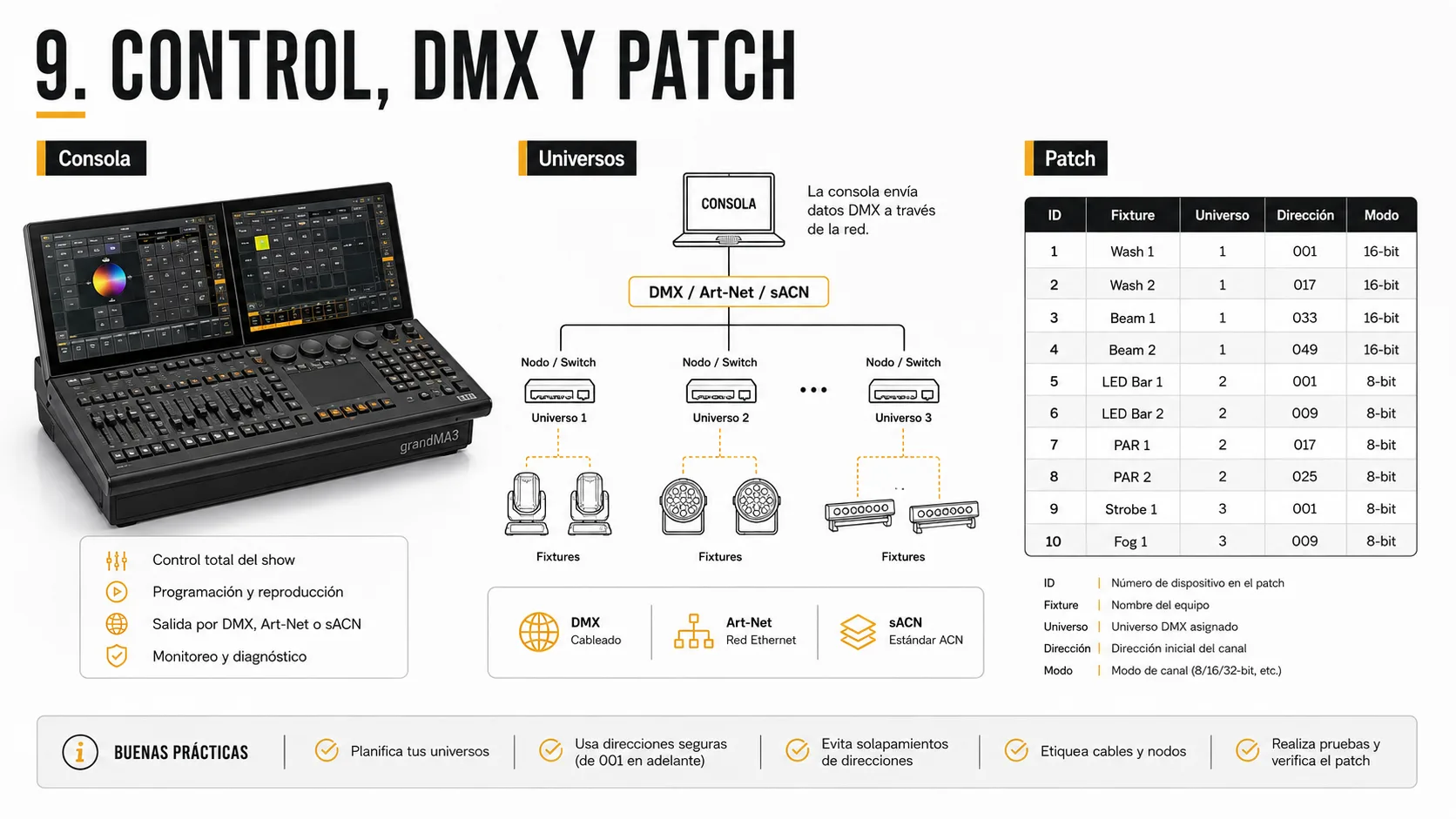

10. Consola y sistema de control

El rider debe dejar claro quién controla el espectáculo y con qué sistema. Hay varias posibilidades. La gira lleva consola En este caso hay que especificar qué debe proporcionar el recinto para conectarla al sistema. El recinto proporciona consola Hay que indicar:

• plataforma requerida
• versión mínima
• capacidad
• número de universos
• interfaces necesarias

La gira lleva únicamente el archivo

Aquí la compatibilidad es todavía más importante. En producción profesional encontramos plataformas de control como:

• MA Lighting grandMA3
• ChamSys MagicQ
• Avolites

Lo importante es que el rider defina la plataforma que necesita realmente la programación, no simplemente una marca preferida.

11. DMX, Art-Net, sACN y universos

Un rider moderno también debe contemplar cómo circula la información de control. Una luminaria compleja puede utilizar decenas de canales DMX. Por eso un diseño de cierta escala puede consumir varios universos. Conviene especificar:

• 4 universos
• distribución mediante sACN
• nodo de escenario
• conexión Ethernet en FOH
• backup DMX disponible

Por ejemplo:

• número mínimo de universos
• protocolo
• nodos
• splitters
• distribución
• ubicación de conexiones

Control requerido

No todas las producciones necesitarán esta complejidad, pero si el show depende de ella debe quedar documentada.

12. Patch de iluminación

El patch relaciona cada luminaria con su dirección y universo. Un ejemplo sencillo:

En una gira que trabaja cada día con material diferente puede modificarse el patch durante la adaptación del show, pero sigue siendo recomendable incluir una referencia.

En producciones más complejas también puede incluirse:

• fixture ID
• modo DMX
• posición
• universo
• dirección
• notas

13. Posición de FOH

No olvidemos la mesa de iluminación. El técnico necesita una ubicación adecuada desde la que pueda ver el escenar.

El rider debería indicar:

• ubicación aproximada
• dimensiones mínimas
• alimentación
• conexiones de red
• posibles líneas DMX
• necesidad de comunicación con escenario

La consola de luces no debería colocarse arbitrariamente en una zona sin visibilidad porque quede espacio libre. Especialmente cuando existe operación manual, seguimiento visual del artista o adaptación en tiempo real, la visión directa del espectáculo forma parte del trabajo del operador.

14. Haze y efectos atmosféricos

Los haces visibles que asociamos a muchos conciertos dependen de partículas suspendidas en el aire.

Por eso, si el diseño utiliza beams, es importante indicar la necesidad de:

• hazer
• máquina de humo
• fluidos adecuados
• ventilación
• distribución del efecto

También debe verificarse previamente la política del recinto respecto a:

• detectores de incendios
• sistemas de alarma
• ventilación
• restricciones específicas

Nunca debe asumirse que un hazer puede utilizarse sin consultar las condiciones del espacio.

15. Requerimientos eléctricos

Esta parte debe redactarse con especial cuidado. El rider debe facilitar al responsable eléctrico la información necesaria para dimensionar la alimentación del sistema.

Puede indicar:

• potencia estimada
• distribución requerida
• líneas
• sistemas monofásicos o trifásicos
• ubicación aproximada del distro
• conectores necesarios
• circuitos independientes
• alimentación de control

Sin embargo, el dimensionamiento definitivo de protecciones, secciones, reparto de fases y sistema eléctrico debe realizarse conforme a las características del montaje y a la normativa aplicable por personal cualificado.

16. Calcula el consumo a partir del equipo real

Una aproximación sencilla consiste en sumar la potencia máxima declarada de los equipos.

Supongamos:

• 8 wash de 500 W
• 6 spot de 700 W
• 8 beam de 400 W
• 4 blinders LED de 300 W

Tendríamos:

Consumo nominal agregado:

4.000 + 4.200 + 3.200 + 1.200 = 12.600 W

Es decir:

12,6 kW de potencia nominal instalada en este ejemplo.

Este cálculo sirve como punto de partida documental, pero no debe utilizarse por sí solo para diseñar la instalación eléctrica. Hay que considerar las especificaciones reales del fabricante, funcionamiento, distribución y características del suministro disponible.

17. Exterior y grupos electrógenos

n festivales, eventos temporales y escenarios exteriores puede no existir una acometida eléctrica suficiente. En ese caso debe determinarse si se necesita generación independiente.

El rider puede advertir de la necesidad de valorar:

• potencia del generador
• distribución
• puesta a tierra
• condiciones ambientales
• protección de conexiones
• ruido
• ubicación

No debería especificarse un generador simplemente sumando consumos y escogiendo el modelo inmediatamente superior. La solución debe dimensionarse correctamente para la carga real y las condiciones del evento.

18. Cableado eléctrico y de datos

El sistema necesita tanto energía como control.

Por eso debería planificarse la distribución de:

Potencia

• trusses
• suelo
• control
• elementos auxiliares

Datos

• DMX
• Ethernet
• Art-Net
• sACN
• interconexiones de nodos

Una buena instalación intenta evitar recorridos improvisados y protege especialmente las zonas de paso. El rider puede especificar recorridos preferentes, aunque será el equipo local quien adapte finalmente la instalación al espacio real.

19. Personal técnico requerido

Otro apartado que suele olvidarse. Un diseño técnicamente posible puede ser completamente inviable si solo hay una persona para montarlo.

Dependiendo de la producción pueden necesitarse:

• jefe de iluminación
• operador
• técnicos de luces
• técnicos de escenario
• riggers
• responsable eléctrico
• operadores de followspot

El rider debería indicar claramente qué personal viaja con la gira y qué personal espera encontrar localmente.

20. Timing de montaje

El tiempo es otro recurso técnico. No basta con saber qué montar: hay que saber cuánto tiempo existe para hacerlo.

El rider puede incluir un horario orientativo:

• 09:00 – acceso producción
• 09:30 – descarga
• 10:00 – rigging
• 12:00 – colgado y cableado
• 14:00 – patch y comprobación
• 16:00 – enfoque
• 17:00 – programación/adaptación
• 19:00 – pruebas
• 21:00 – apertura de puertas

Este ejemplo no pretende definir cuánto tarda realmente cada producción. Sirve para mostrar cómo debería estructurarse la información. Cada espectáculo necesitará su propio timing.

21. ¿Qué ocurre si el recinto no dispone del equipo solicitado?

Es completamente normal. Un venue puede trabajar con Robe mientras otro dispone de Martin, Ayrton, Claypaky u otra marca. El problema no es utilizar otro fabricante. El problema es cambiar el equipo sin comprobar si puede desempeñar la misma función dentro del diseño. Un flujo correcto sería: 1. El recinto detecta la carencia

Por ejemplo:

“No disponemos de las 8 unidades solicitadas.”

2. Propone una alternativa

Debe indicar:

• marca
• modelo
• cantidad
• especificaciones relevantes

3. Producción revisa el cambio

El responsable de iluminación compara prestaciones y comprueba si el archivo puede adaptarse correctamente.

4. Se aprueba o rechaza

La decisión debe quedar documentada antes del montaje.

22. Política de sustituciones

Es recomendable incluir una cláusula específica.

Por ejemplo:

“Cualquier modificación respecto al material, distribución, estructura o sistema de control indicado en este rider deberá comunicarse previamente al responsable técnico de la producción. Las alternativas propuestas serán revisadas antes del evento y deberán contar con aprobación expresa antes de considerarse aceptadas.”

Esto evita una situación demasiado habitual:

El equipo descubre durante el montaje que el material solicitado ha sido sustituido por otro completamente diferente.

23. Diferencia entre un rider y un contrarider

El rider explica qué necesita la gira. El contrarider explica qué puede proporcionar el recinto o proveedor.

Por Ejemplo:

Rider

8 moving heads wash.

Contrarider

Disponibles 8 wash modelo X.

Producción revisa la propuesta. Si es adecuada: APROBADO Si no: se negocia otra solución. Este intercambio debería producirse antes del concierto, no durante el montaje.

24. Qué documentación conviene recibir del recinto

La comunicación debería funcionar en ambos sentidos.

Además de enviar el rider, producción puede solicitar:

• plano del escenario
• medidas
• alturas
• información estructural relevante
• inventario de iluminación
• consola disponible
• infraestructura de control
• suministro eléctrico
• ubicación FOH
• horarios
• personal disponible

Con esa información puede prepararse la adaptación antes de desplazarse.

25. Checklist antes de enviar un rider de iluminación

Antes de exportarlo a PDF, comprueba:

1. nombre del artista y gira correctos
2. versión y fecha visibles
3. contactos actualizados
4. plano con medidas
5. posiciones correctamente identificadas
6. lista de equipos
7. marcas o prestaciones de referencia cuando sean necesarias
8. equipos de suelo
9. requerimientos de rigging
10. consola
11. universos de control
12. patch o estructura de patch
13. infraestructura de datos
14. posición FOH
15. requerimientos eléctricos
16. haze y efectos
17. personal local
18. horario de montaje
19. política de sustituciones

Si faltan varios de estos elementos, probablemente todavía no estamos ante un rider completo.

Herramientas

DMX Universe Calculator

Timecode Calculator
