Inspeccionar los conectores antes de acoplarlos: una práctica que puede salvar (o hundir) un concierto

En un día típico de montaje, acoplamos decenas de conectores casi de forma automática. Pensamos en qué canal es cada XLR, pero rara vez miramos el interior de los propios conectores. Con el tiempo he adquirido la costumbre de inspeccionarlos antes de acoplarlos y he encontrado una cantidad sorprendente de problemas potenciales. Estos son algunos de los casos más ilustrativos.

Conectores BNC

En un conector coaxial como el BNC, la conexión interna (señal) y la conexión externa de apantallamiento son conjuntos completamente independientes. Esto permite acoplar firmemente las carcasas exteriores sin que exista una conexión interna adecuada. En dos ocasiones con antenas Sennheiser A2003-UHF, el acoplamiento se sentía normal gracias al mecanismo de giro y bloqueo, pero en un caso faltaba todo el conjunto central del conector y en otro el aislante de nylon estaba en su sitio pero el receptáculo metálico interior había desaparecido. Solo una inspección visual reveló el problema.

Conectores multipolares

Antes de acoplar un multipolar, conviene mirar dentro. Los problemas más comunes incluyen suciedad, pines doblados, contactos hundidos, insertos rotados e incluso carcasas que admiten conectores del mismo género. Estos defectos no siempre impiden el acoplamiento, pero pueden provocar fallos intermitentes, cortocircuitos o daños en el equipo.

• Suciedad, agua u objetos extraños: las tapas están para usarlas.
• Pines doblados: a veces es posible acoplar el conector, pero pueden cortocircuitar otros contactos.
• Contactos hundidos o mal asentados: suelen aparecer en conectores con contactos reemplazables.
• Insertos rotados: he visto un caso en un conector Socapex que aplicó tensión a los pines equivocados y dañó una mesa.
• Carcasas que permiten acoplar del mismo género: provocaron la inversión de tensiones en una fuente de una mesa Allen & Heath.

El método de fijación también importa. Los conectores antiguos con collar roscado ofrecen resistencia si hay algo mal en el interior, lo que permite detenerse y revisar. Los conectores más modernos con bloqueo de cuarto de vuelta, como Veam, Whirlwind o Ramlatch, ejercen mucha más fuerza. En un sistema de serpientes con conectores Ramlatch, un conector dañado podía romper pines en todos los conectores con los que se acoplaba. Por eso es recomendable asignar componentes específicos a sistemas concretos en lugar de intercambiarlos continuamente.

Otros conectores a vigilar

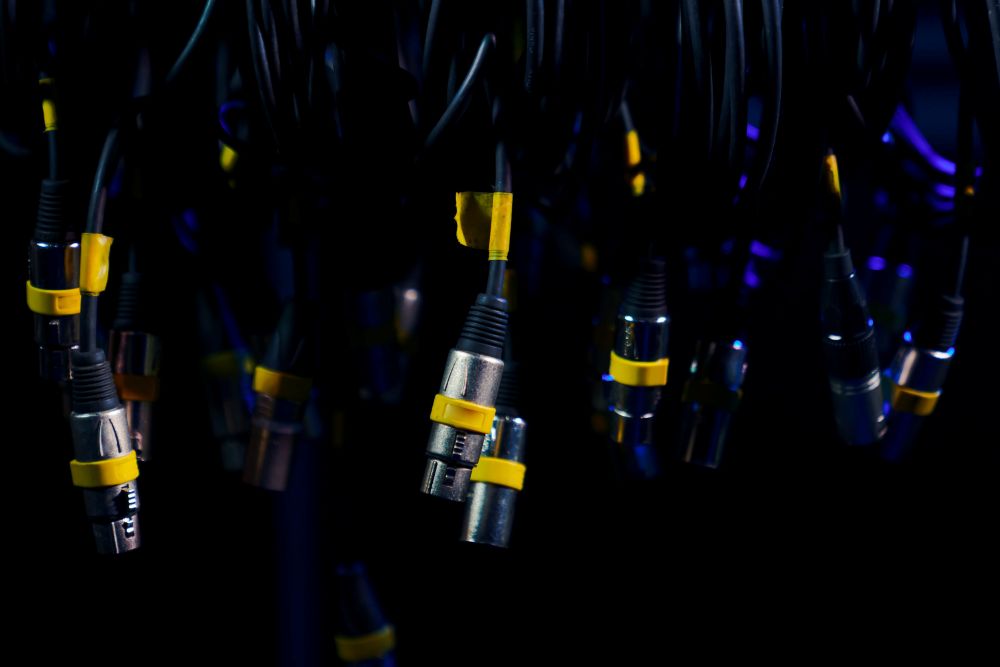

Las conexiones de alimentación de CA deben inspeccionarse en busca de signos de sobrecalentamiento; en los conectores hembra, hay que mirar de cerca si hay derretimiento o decoloración. En los RJ45 y Ethercon, revisa las pestañas de bloqueo. Los conectores de fibra óptica deben mantenerse siempre limpios y con sus tapas puestas: en un concierto en un estadio, la humedad dentro de un conector OpticalCON, debida a la lluvia en la carga anterior, detuvo el show. Incluso los XLR merecen una mirada: he encontrado pines sueltos, insertos agrietados, bichos, suciedad, agua y café. Un conector aplastado puede no acoplarse o no soltarse.

Una inspección visual de apenas unos segundos puede ahorrarte un fallo en pleno directo. Acostúmbrate a mirar dentro de cada conector antes de acoplarlo: es un hábito sencillo que marca la diferencia.
