Cómo leer fase y magnitud en una medición de audio
La magnitud y la fase son dos lecturas complementarias de una misma señal. Esta guía explica qué significan realmente sus curvas y cómo convertir esos datos en decisiones concretas.
Este artículo se ha redactado con asistencia de inteligencia artificial y ha sido revisado por la redacción antes de su publicación.

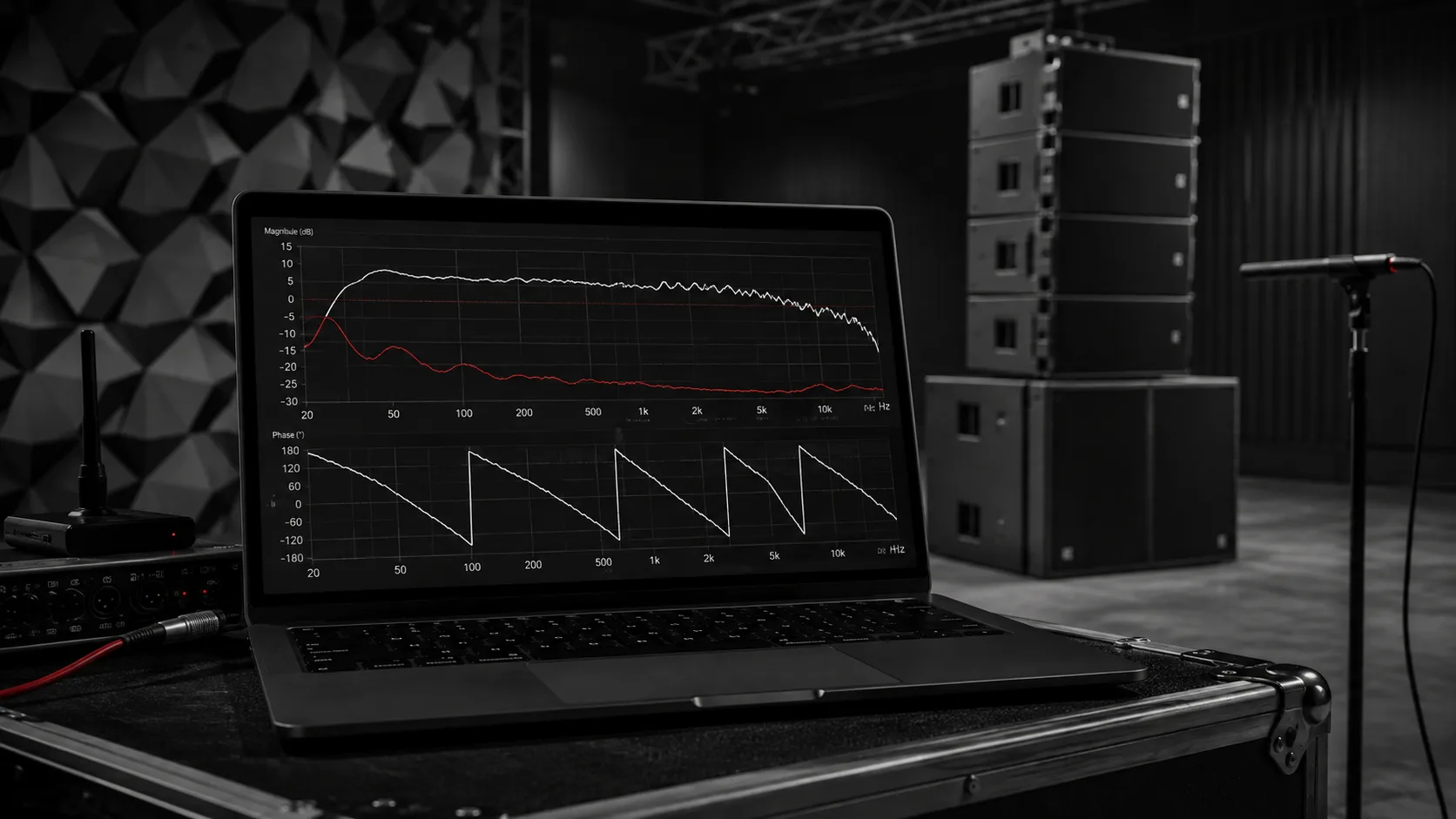

Leer una medición de audio va mucho más allá de mirar la respuesta en frecuencia. Aunque es habitual fijarse primero en la curva de magnitud, la fase ofrece información esencial sobre el comportamiento temporal del sistema. Esta guía se centra en la interpretación de ambas curvas, no en la configuración del software de medición, para que puedas extraer conclusiones útiles y tomar decisiones con criterio.
La magnitud describe cómo cambia el nivel de la señal en función de la frecuencia; la fase, por su parte, muestra el desplazamiento temporal que cada frecuencia experimenta al atravesar el sistema. Juntas dibujan una imagen completa: una curva de magnitud plana no garantiza que el sistema se comporte bien, y una fase irregular puede comprometer la sensación de coherencia sonora.
Qué nos dice la curva de magnitud

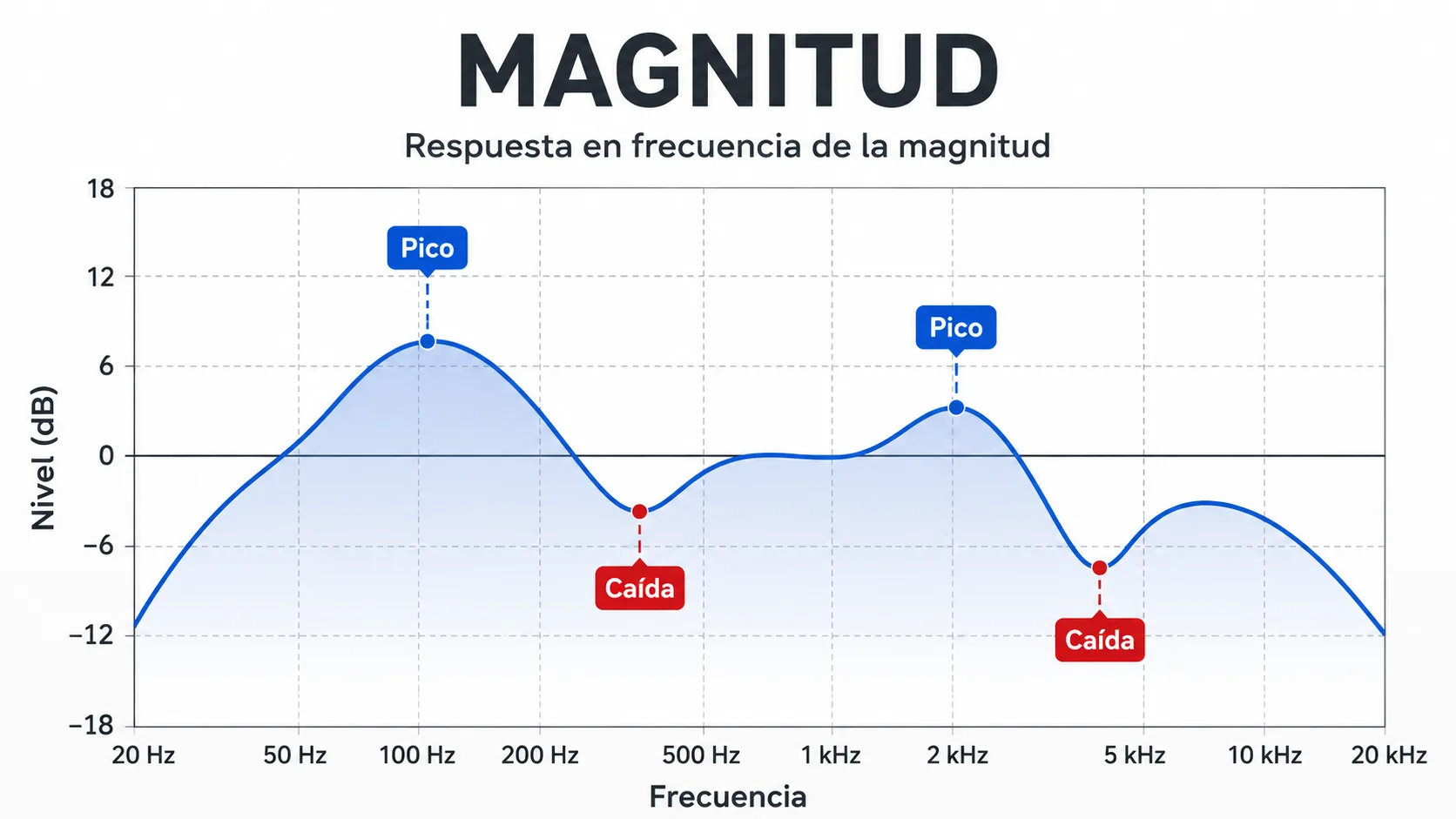

La curva de magnitud, normalmente representada en decibelios frente a la frecuencia, indica si el sistema atenúa o realza determinadas frecuencias. Su lectura permite identificar resonancias, pendientes de filtros y problemas acústicos del entorno. Lo importante no es buscar una linealidad absoluta, sino reconocer las desviaciones que pueden afectar al balance percibido.
Cuando aparece un pico o una caída en una zona concreta del espectro, la decisión puede ir desde aplicar un ecualizador correctivo hasta revisar el diseño de un filtro o la colocación de los altavoces. La magnitud es el primer indicio, pero nunca debe interpretarse sin cruzar la información con la fase.
La fase: lo que la magnitud no muestra

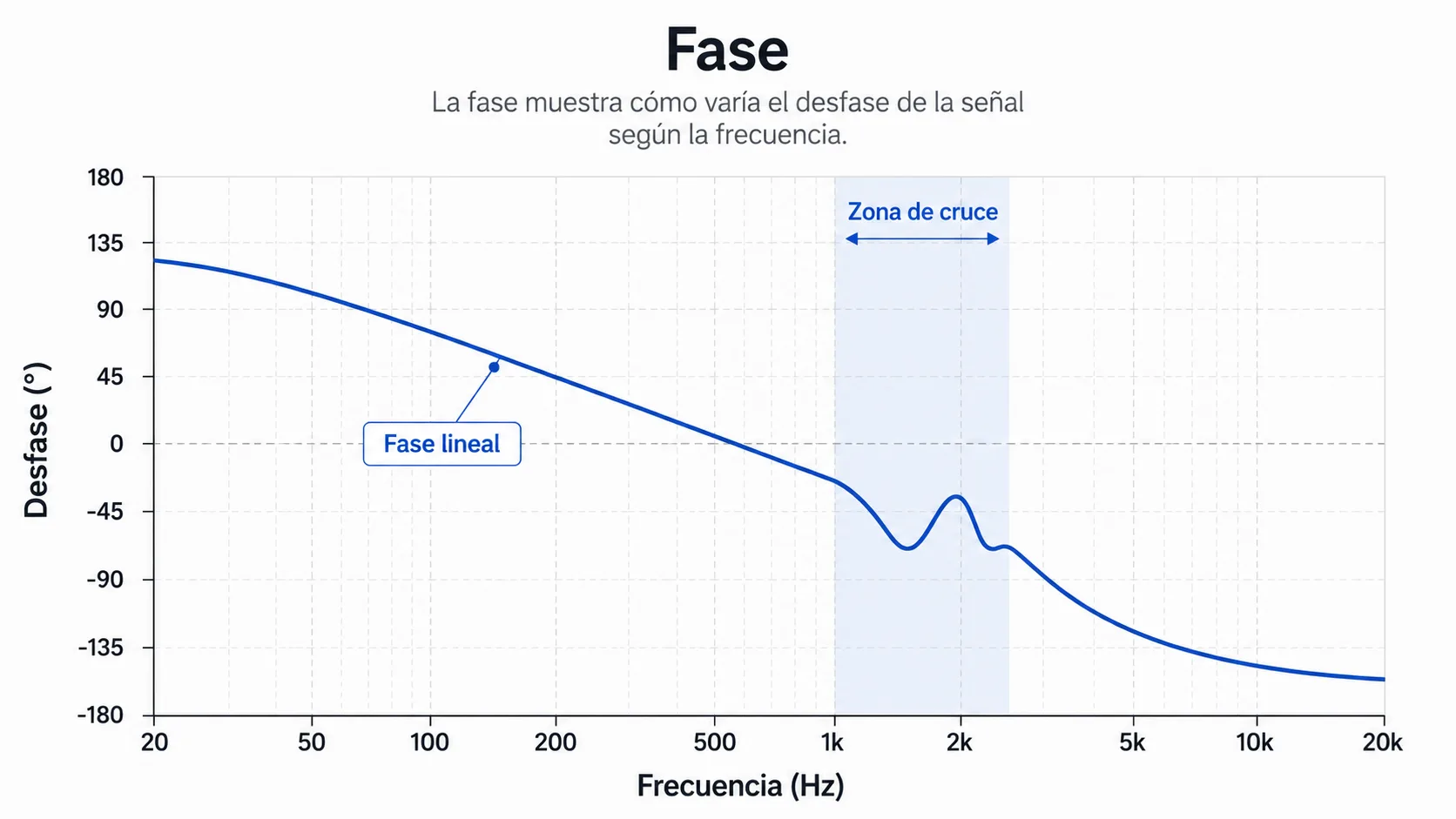

La curva de fase representa el desfase en grados o radianes que se produce en cada frecuencia. Una fase lineal, en la que el desfase crece de forma proporcional a la frecuencia, es una señal de que el sistema conserva la forma de onda original. Las desviaciones de esa linealidad pueden indicar filtros con comportamiento no deseado o problemas de alineación entre transductores.

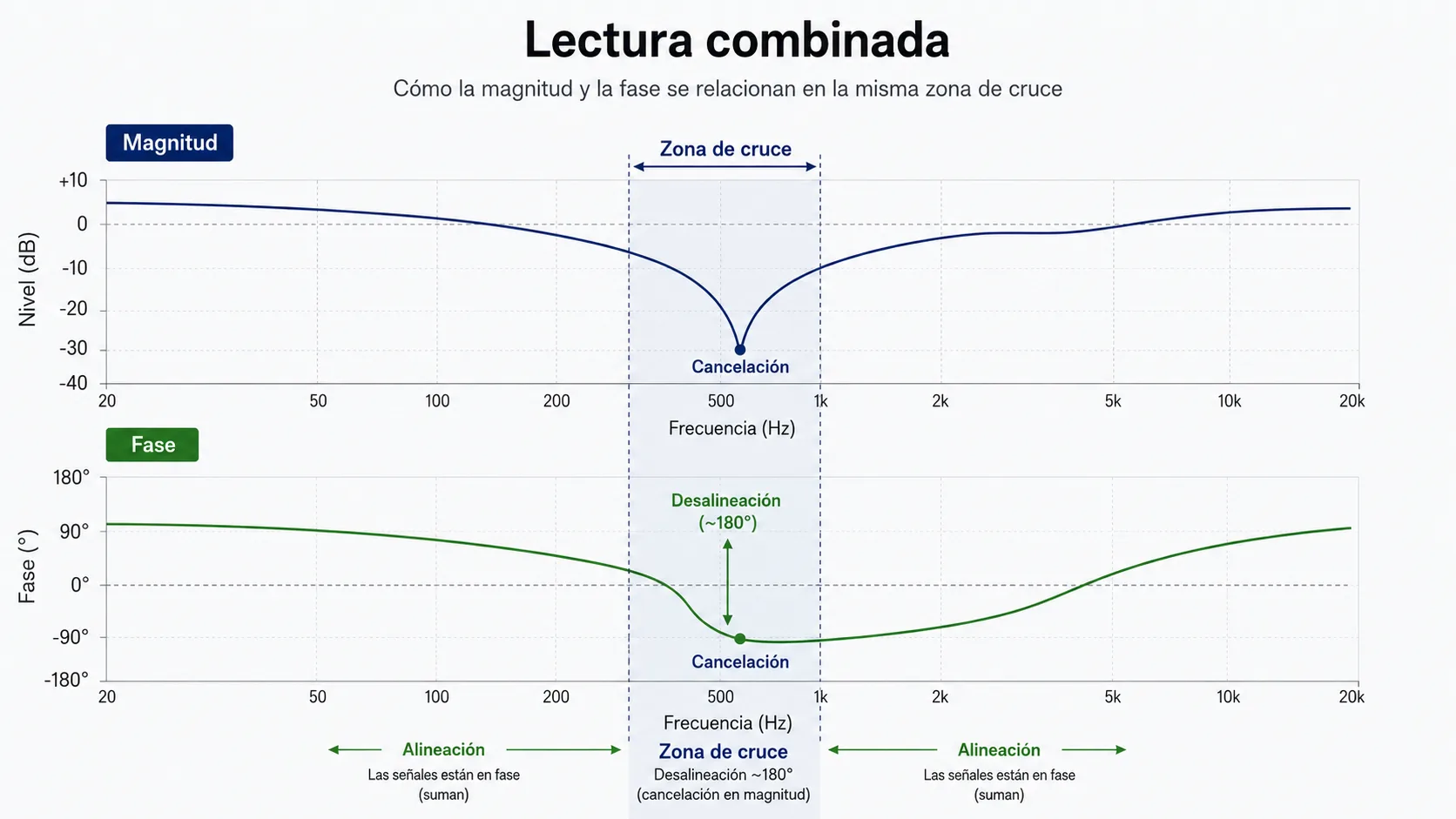

En la práctica, la fase se vuelve crítica en las zonas de cruce entre altavoces. Si dos vías presentan una diferencia de fase acusada en esa región, la interferencia puede provocar cancelaciones que ninguna curva de magnitud por separado revelaría. La lectura combinada de ambas curvas ayuda a decidir si es necesario invertir la polaridad, ajustar un retardo o modificar la frecuencia de cruce.

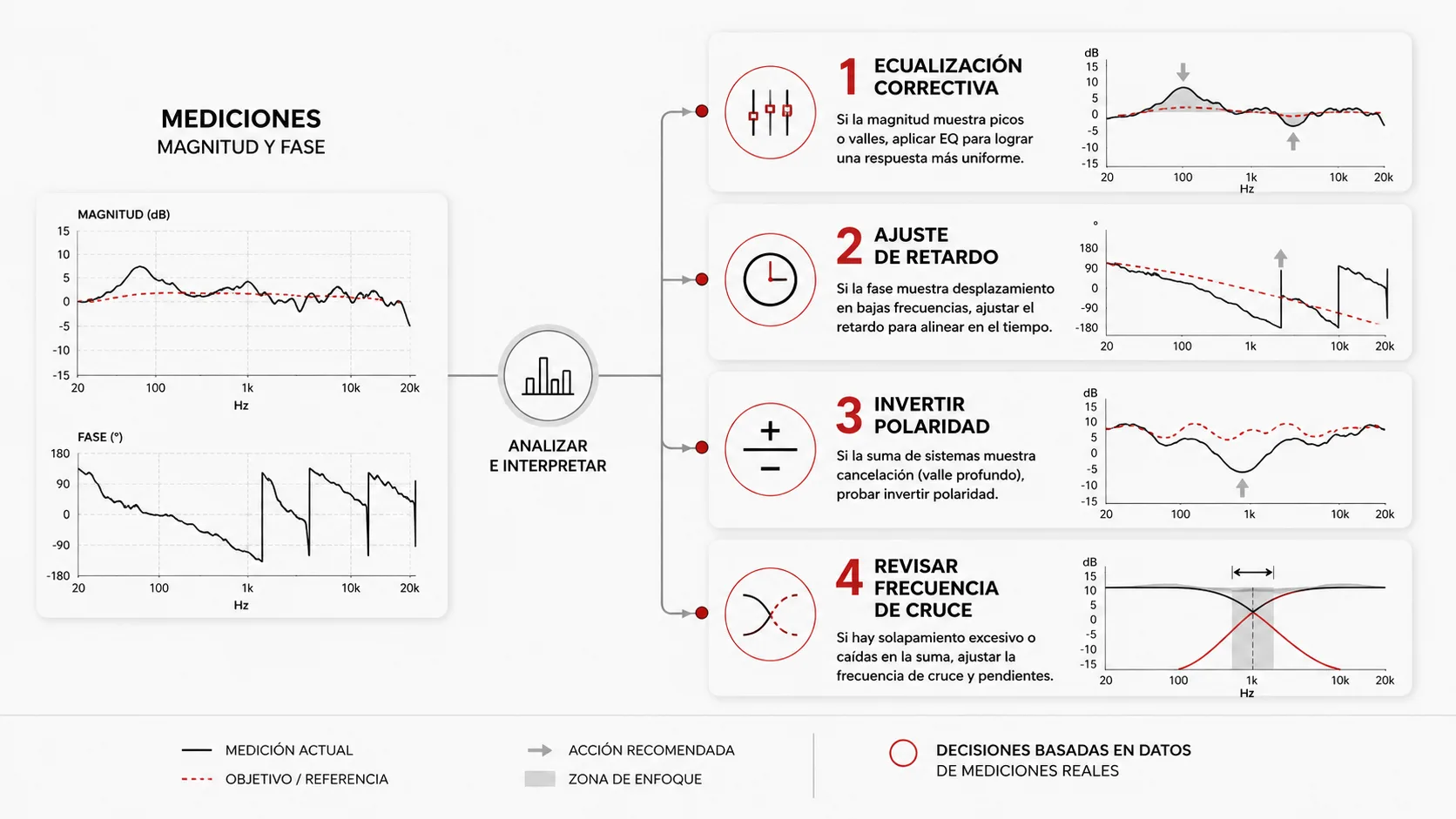

- Corregir con ecualización un pico o una caída de magnitud que afecte al balance tonal.
- Comprobar la alineación temporal entre subwoofer y satélites si la fase muestra irregularidades en la zona de cruce.
- Diferenciar entre un problema causado por el sistema eléctrico y otro derivado del entorno acústico.
- Validar si un cambio en el procesado de señal ha producido realmente el efecto buscado en ambas curvas.
En definitiva, ninguna de las dos curvas debe leerse por separado. Una medición útil es aquella que confronta magnitud y fase para entender qué está haciendo el sistema en cada frecuencia y en cada instante. Esa lectura cruzada es la que transforma los datos en decisiones de mezcla, ajuste de monitores o diseño de refuerzo sonoro.
